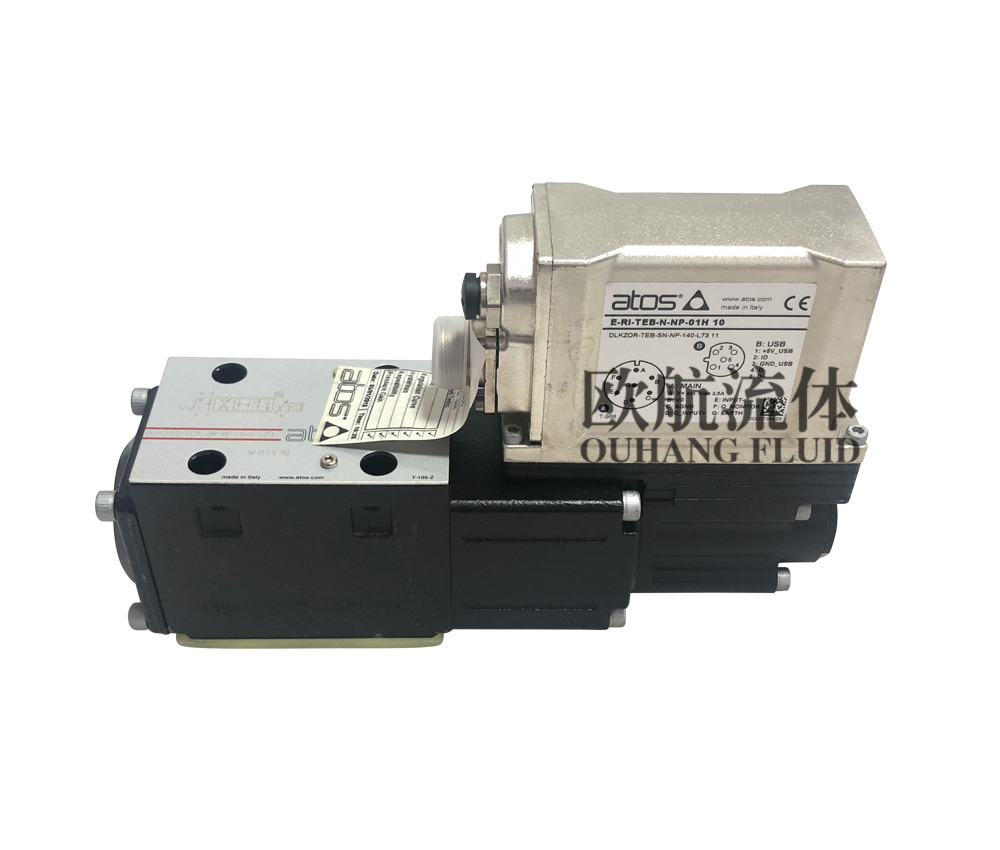

阿托斯比例閥（ATOS比例閥）DLKZOR-TEB-SN-NP-140-L73這款可與數字電子放大器集成，并在出工廠時進行預調整；

主要的功能參數，如死區、增益和斜坡，可以用相應的編程工具通過軟件進行調整，有許多軟件模型；

優化了應用功能：通過改變內部局部放電和軟件參數，改善了閥門的調節特性(如線性度等等)；

標準型配用了電源七芯插頭；

閥的輸入信號是通過總線提供的，在起動或是維修時，該閥的輸入信號也可以通過7芯（或12芯）插頭以模擬量提供而進行操作，保護等級為P6 7；

提供給電磁鐵線圈的最大電流為3.3A；

_PS：RS232串行通訊接口，該閥輸入信號為模擬量，通過7芯（或12芯）插頭供給；

可以使用一些軟件和編程工具（適用于標準PC機），數字閥的功能參數如：偏流、增益、斜坡以及調整特性的線性度等，通過圖形界面可以很容易的進行設定和優化。

結構原理：

產品輸入信號增加，空氣供應磁閥先導閥1反轉，排氣電磁鐵先導閥7處于復位狀態，然后氣體供應壓力從SUP端口通過閥門1進入先導室5，引導室壓力上升，空氣壓力作用于膜片2的頂部，然后打開連接到膜片2的供氣閥芯4，關閉排氣閥芯3以產生輸出壓力。輸出壓力通過壓力傳感器6反饋到控制回路8。在此，將輸出壓力與目標值進行快速比較，以確定輸出壓力與輸入信號成正比，從而使輸出壓力與輸入信號的變化成正比。由于沒有噴嘴擋板機構，該閥對雜質不敏感，可靠性能高。


技術參數：
